Khi nói đến an toàn thang máy, chúng ta thường hình dung về hệ thống điều khiển điện tử phức tạp. Tuy nhiên, đằng sau sự vận hành êm ái đó là một "vị cứu tinh" cơ học thầm lặng nhưng cực kỳ quan trọng: Thắng cơ thang máy (Elevator Safety Gear). Đây là một cơ cấu an toàn thụ động, được thiết kế để bảo vệ hành khách và hàng hóa trong những tình huống khẩn cấp nhất, như khi thang máy rơi tự do hoặc vượt quá tốc độ cho phép.

Việc hiểu rõ nguyên lý hoạt động của thắng cơ là yếu tố then chốt để các nhà thầu, kiến trúc sư và chủ đầu tư có thể đưa ra quyết định sáng suốt cho dự án của mình.

Thắng Cơ Thang Máy Là Gì và Vai Trò Thiết Yếu Của Nó?

Thắng cơ thang máy, hay còn gọi là bộ hãm an toàn, là một hệ thống phanh cơ khí độc lập, hoạt động dựa trên nguyên lý ma sát để kẹp chặt cabin vào các ray dẫn hướng. Nó khác biệt hoàn toàn với hệ thống phanh điện từ trên máy kéo (vốn dùng để dừng thang máy trong điều kiện bình thường).

Vai trò của thắng cơ:

  • Lớp bảo vệ cuối cùng: Trong điều kiện vận hành bình thường, hệ thống điều khiển và phanh điện từ của máy kéo đảm bảo thang máy dừng đúng vị trí và tốc độ. Tuy nhiên, khi xảy ra sự cố nghiêm trọng như:
    • Cabin vượt quá tốc độ thiết kế (overspeed).
    • Đứt cáp kéo hoặc cáp cân bằng (trong trường hợp hiếm gặp).
    • Hỏng hóc hệ thống điều khiển khiến thang máy không kiểm soát được.
  • Ngăn chặn rơi tự do: Thắng cơ sẽ tự động kích hoạt, khống chế tốc độ và dừng cabin một cách an toàn, ngăn chặn hoàn toàn nguy cơ rơi tự do, bảo vệ tính mạng con người và tài sản bên trong.

Cấu Trúc Tối Quan Trọng: Governor và Bộ Thắng Cơ Cabin

Hệ thống thắng cơ bao gồm hai bộ phận chính hoạt động song song để đảm bảo an toàn tối ưu:

1. Bộ khống chế vận tốc (Governor):
  • Vị trí: Thường được lắp đặt ở phía trên cùng của giếng thang máy, và đôi khi có thêm một puly căng cáp governor ở dưới đáy hố thang, tạo thành một vòng lặp kín với sợi cáp governor.
  • Cấu tạo và Nguyên lý: Governor là một thiết bị ly tâm. Nó có một ròng rọc (sheave) quay cùng tốc độ với cabin thông qua sợi cáp governor. Khi tốc độ cabin tăng vượt quá ngưỡng an toàn cho phép (thường là 115% - 125% tốc độ định mức), lực ly tâm sẽ đẩy các quả văng bên trong governor ra ngoài, tác động lên một cơ cấu khóa.
  • Chức năng: Cơ cấu khóa này có hai nhiệm vụ chính:
    • Ngắt mạch điện an toàn: Gửi tín hiệu điện đến bộ điều khiển, ngắt điện máy kéo và kích hoạt phanh điện từ để cố gắng dừng thang.
    • Kích hoạt thắng cơ cabin: Kẹp chặt sợi cáp governor, khiến sợi cáp này dừng lại. Do cáp governor được nối với bộ thắng cơ cabin, việc cáp governor dừng đột ngột sẽ kéo và kích hoạt bộ thắng cơ dưới cabin.

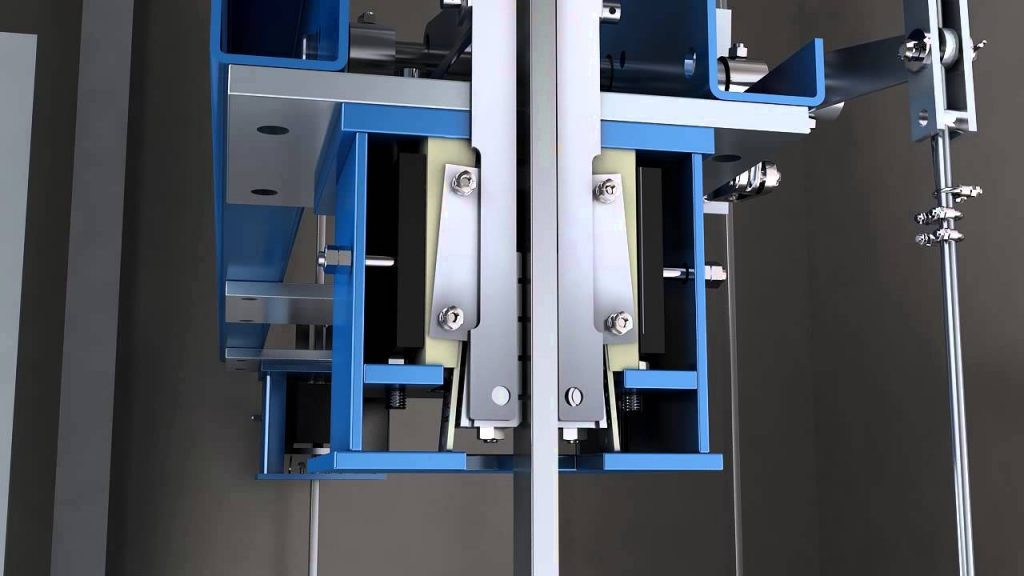

2. Bộ thắng cơ cabin (Safety Gear):
  • Vị trí: Được gắn trực tiếp vào khung cabin, bên dưới sàn cabin, nằm đối xứng hai bên.
  • Cấu tạo và Nguyên lý: Bao gồm các má phanh dạng nêm hoặc con lăn, lò xo, và một cơ cấu liên kết với sợi cáp governor. Khi governor kẹp chặt sợi cáp governor, lực kéo từ sợi cáp này sẽ tác động lên cơ cấu thắng cơ, làm cho các má phanh ép chặt vào hai bên ray dẫn hướng của thang máy.
  • Chức năng: Tạo ra một lực ma sát cực lớn giữa má phanh và ray dẫn hướng, khiến cabin giảm tốc và dừng lại một cách an toàn, không đột ngột.

Nguyên Lý Hoạt Động Khi Thang Máy Gặp Sự Cố: Tác Dụng Trong Tình Huống Rơi Tự Do/Vượt Tốc

Quy trình kích hoạt của thắng cơ là một chuỗi phản ứng nhanh chóng và chính xác:

  1. Phát hiện vượt tốc: Khi cabin thang máy di chuyển nhanh hơn tốc độ định mức (ví dụ: do trượt cáp hoặc lỗi điều khiển), bộ khống chế vận tốc (governor) sẽ quay nhanh tương ứng.
  2. Governor kích hoạt: Khi tốc độ vượt ngưỡng an toàn đã cài đặt, lực ly tâm trong governor đủ lớn sẽ khiến nó "ngắt" (trip).
  3. Ngắt điện và phanh điện từ: Ngay lập tức, governor gửi tín hiệu điện về tủ điều khiển, ngắt nguồn điện cấp cho máy kéo. Phanh điện từ trên máy kéo sẽ tự động đóng lại để cố gắng dừng thang.
  4. Kích hoạt thắng cơ cabin: Đồng thời, cơ cấu cơ khí của governor sẽ kẹp chặt sợi cáp governor. Do sợi cáp này được nối với bộ thắng cơ dưới cabin, việc sợi cáp bị kéo và dừng đột ngột sẽ kích hoạt cơ cấu thắng cơ.
  5. Kẹp chặt ray dẫn hướng: Bộ thắng cơ sẽ bung ra và ép chặt vào hai bên ray dẫn hướng của giếng thang. Lực ma sát tạo ra sẽ làm cabin giảm tốc dần và dừng lại an toàn trên ray, ngăn chặn hoàn toàn nguy cơ rơi tự do.

Toàn bộ quá trình này diễn ra trong tích tắc, đảm bảo an toàn tối đa cho người sử dụng.

Tầm Quan Trọng của Bảo Trì Định Kỳ Đối với Thắng Cơ

Mặc dù thắng cơ là một hệ thống thụ động và hiếm khi phải hoạt động trong điều kiện bình thường, nhưng đây lại là bộ phận an toàn tối hậu, đòi hỏi sự tin cậy tuyệt đối. Giống như mọi thiết bị cơ khí khác, thắng cơ cũng có thể bị hao mòn, bám bụi bẩn, hoặc gặp vấn đề với các lò xo/cơ cấu kích hoạt theo thời gian.

Vì vậy, việc kiểm tra và bảo trì thắng cơ định kỳ theo đúng tiêu chuẩn kỹ thuật là cực kỳ quan trọng. Nó giúp:

  • Phát hiện sớm các dấu hiệu hao mòn hoặc lỗi tiềm ẩn.
  • Đảm bảo thắng cơ luôn ở trạng thái sẵn sàng hoạt động hiệu quả khi cần thiết.
  • Gia tăng tuổi thọ và độ tin cậy của toàn bộ hệ thống thang máy.
